keine Marke

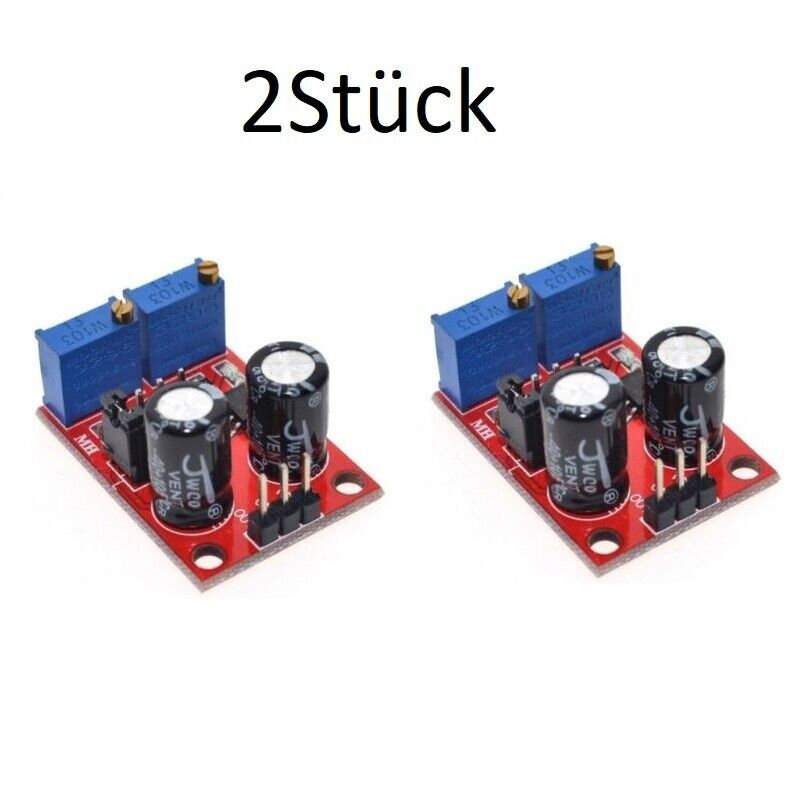

2 STÜCK NE555 Duty Cycle und Frequenz Einstellbare Modul Quadrat rechteckigen

Name: 2 STÜCK NE555 Duty Cycle und Frequenz Einstellbare Modul Quadrat rechteckigen
Brand: keine Marke
Price: 6.50 EUR
Availability: InStock

€6,50 EUR

Sale Ausverkauft

Inkl. Steuern. Versand wird beim Checkout berechnet

Anzahl

Artikelbeschreibung des Verkäufers

Produktbeschreibungen

Eigenschaften:

1. Wird als Rechtecksignalgenerator verwendet, um Rechtecksignale für die experimentelle Entwicklung zu erzeugen.

2. Wird verwendet, um ein Rechteckwellensignal zu erzeugen, das den Schrittmotortreiber antreibt.

3. Generieren Sie einstellbare Impulse zur Verwendung durch die MCU.

4. Generieren Sie einstellbare Impulse, um die zugehörige Schaltung zu steuern

5. Erhältlich in drei Ausführungen zur Auswahl

Spezifikation:

Zustand: 100% nagelneu

Artikeltyp: Rechtecksignalgenerator

Hauptchip: NE555

Eingangsspannung: 5V-15VDC, 5V Stromversorgung, der Ausgangsstrom kann etwa 15MA betragen; Bei einer 12-V-Stromversorgung kann der Ausgangsstrom etwa 35 mA betragen

Eingangsstrom: ≥100MA

Ausgangsamplitude: 4,2 V V-PP bis 11,4 V V-PP. (Die Ausgangsamplitude ist je nach Eingangsspannung unterschiedlich)

Maximaler Ausgangsstrom: ≥15MA (5-V-Stromversorgung, V-PP ist größer als 50%), ≥35MA (12V-Stromversorgung, V-PP ist größer als 50%)

Optionaler Stil: 1 x Rechtecksignalgenerator, 3 x Rechtecksignalgenerator, 5 x Rechtecksignalgenerator

Leistung:

1.Eingangs spannung: 5v-15vdc. Wenn die Strom versorgung 5V ist, kann der Ausgangs strom 15ma herum sein; wenn 12v Strom versorgung, kann der Ausgangs strom 35ma herum;

2.Eingangs strom: >= 100ma;

3.Ausgangs amplitude: 4,2 V V-PP zu 11,4 V V-PP. (Unterschied liche Eingangs spannung, die Ausgangs amplitude ist unterschied lich)

4.Maximaler Ausgangs strom: >= 15ma(5v Strom versorgung, V-PP größer als 50%),> = 35ma(12v Strom versorgung, V-PP größer als 50%)

4.Ausgabe mit LED-Anzeige(Niedriges Niveau, LED-Wille auf; hohes Niveau, LED wird aus; niedrige Frequenz, die LED-Blitze);

5.Der Ausgangs frequenz bereich ist auswählbar:

Lf-Datei: 1hz ~ 50hzif-Datei: 50hz ~ 1khz

Hochfrequenz datei: 1khz ~ 10khz

HF-Datei: 10kHz ~ 200kHz

5.Zyklus t = 0,7 (ra 2rb) c(Ra, rb für 0-10k einstellbar);

Niederfrequenz: c = 100uf; Zwischen frequenz: c = 1uf;

M-hfrequenz: c = 0,1 uf; hohe frequenz: c = 0,001 uf,

Hinweis:
