keine Marke

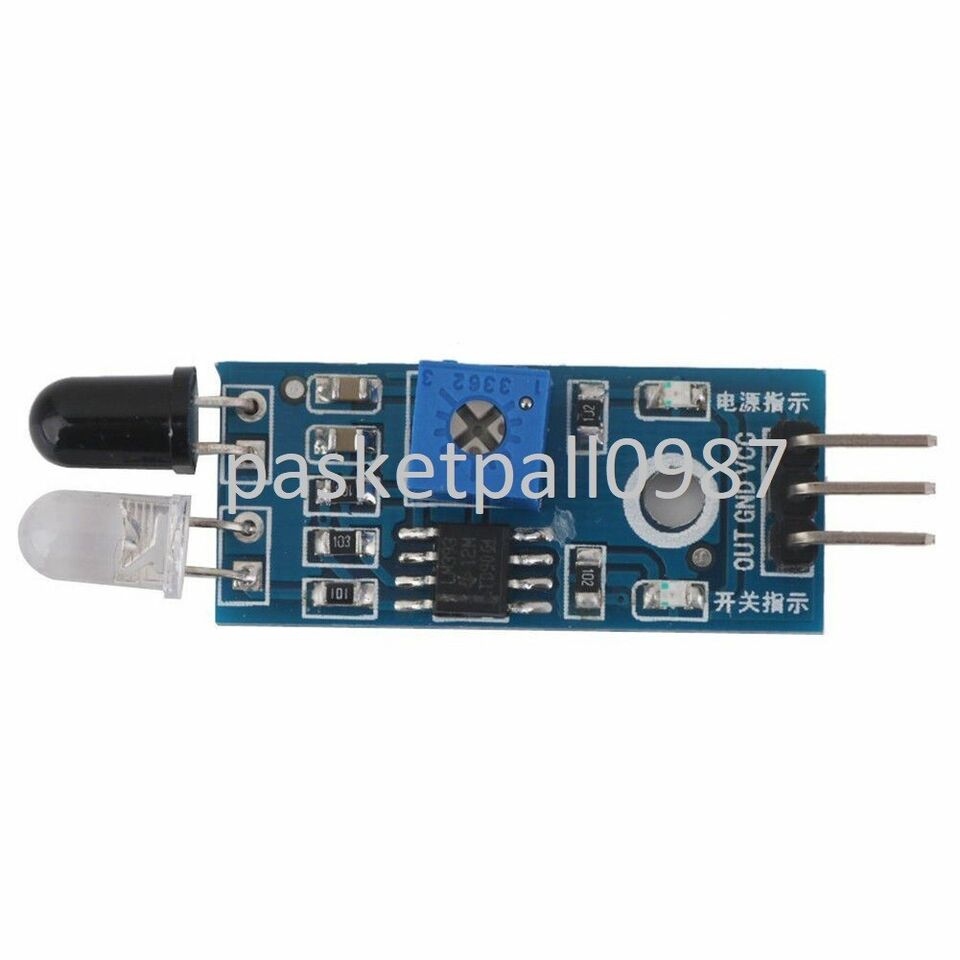

Infrarot Lichtschranke Hindernisvermeidung Auto Sensor Modul Hindernisvermeidung
Infrarot Lichtschranke Hindernisvermeidung Auto Sensor Modul Hindernisvermeidung
Normaler Preis
€4,50 EUR
Normaler Preis
Verkaufspreis
€4,50 EUR
Grundpreis
pro
Inkl. Steuern.
Versand wird beim Checkout berechnet
Verfügbarkeit für Abholungen konnte nicht geladen werden
Eigenschaften:
Das Sensormodul Licht ist an die Umgebung anpassbar, es hat ein Paar von Infrarot-Sende-und Empfangsrohr, Rohr Infrarot emittieren eine bestimmte Frequenz, wenn die Erkennung der Richtung stoßen auf Hindernisse (reflektierende Oberfläche), reflektierte Infrarot-Empfangsrohr, nach der Komparatorschaltung Verarbeitung, grüne Anzeige leuchtet, zur gleichen Zeit Signalausgang Schnittstelle, um digitales Signal (ein Low-Level-Signal) auszugeben, kann durch den Potentiometer-Knopf die Erfassungsdistanz einstellen, effektive Distanzbereich 2 ~ 30cm, Arbeitsspannung 3,3V bis 5V. Die Sensorerkennungsstrecke kann durch das Potentiometer justiert werden und kleine Störung haben, einfach zusammenzubauen, bedienungsfreundlich, etc., kann in der Hindernisvermeidung des Roboters, in der Vermeidung des Hindernisses Auto, in der Linie Zählung und in der Schwarzweiss-Linie Spurhaltung und so weit verwendet werden Bei vielen Gelegenheiten.
1. wenn das Modul erkennt Hindernisse vor dem Signal, die grüne Anzeige auf der Platine Lichtstärke und gleichzeitig die OUT-Port-Ausgang Low-Level-Signal, das Erkennungsmodul von 2 ~ 30cm, 35 ° Erfassungswinkel, Teststrecke kann über das Potentiometer eingestellt werden, justierbares Potentiometer im Uhrzeigersinn, der Erfassungsabstand erhöht sich; Einstellpotentiometer gegen den Uhrzeigersinn, der Erfassungsabstand ist reduziert.
2. Sensoren, aktive Infrarot-Reflexionserkennung, daher das Reflexionsvermögen und die Form des Ziels ist der Schlüssel des Erfassungsbereichs. Weiß ein schwarzer Erkennungsbereich, minimales Maximum; Kleiner Bereich der Objektentfernung, große Entfernung.
3. der Sensor-Modul Ausgang Port OUT kann direkt an den Mikrocontroller IO-Port Can verbunden werden, kann auch ein 5V-Relais direkt ansteuern; Verbindungsmodus: der VCC - VCC; GND - GND; Der OUT - der IO
4. der Komparator benutzt den LM393, Arbeitsstabilität;
5. kann für 3 bis 5 V DC-Stromversorgungsmodul verwendet werden. Beim Einschalten leuchtet die rote Betriebsanzeige auf;
6. 3 mm Schraubenlöcher, einfach befestigt, Installation;
7. Leiterplattengröße: 3.2CM * 1.4CM
8. jedes Modul wird schon vergleichen Schwellwertspannung durch das Potentiometer vergleichen, um gute, nicht besondere Umstände einzustellen, bitte nicht willkürlich das Potentiometer einstellen.
Spezifikation der Modulschnittstelle
1. VCC-Spannung ist 3.3V zu 5V Konverter (der direkt an 5V Single-Chip-Mikrocontroller und 3.3V angeschlossen werden kann)
2. GND externes GND
3. OUT der kleinen Platte digitale Ausgangsschnittstelle (0 und 1)
Paket beinhaltet
1 x Sensormodul
